Phono Amprifire Series

ZYXはMCフォノカートリッジメーカーですが、自社のフォノカートリッジの能力を最大に活かすMCヘッドアンプとフォノアンプ(RIAAイコライザー)も製造しております。ZYXのリアルサウンド思想に基づき、木製キャビネットに自社専用の抵抗パーツなどを組み込んだ独創性溢れる製品はバッテリー駆動という完全ノイズレス再生をも実現しております。

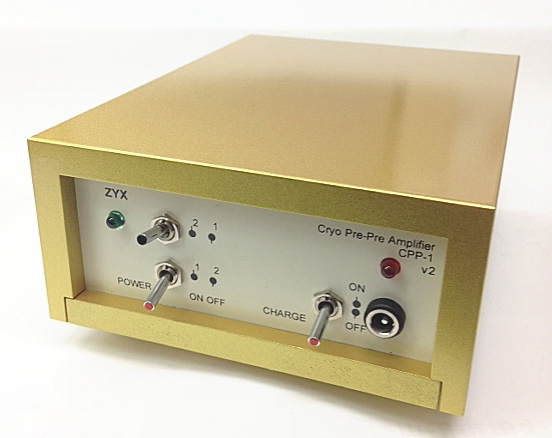

<MCヘッドアンプ CPP-1V2>

<製品特徴>  ¥250,000 (ボディカラーはプレミアム・ゴールド)

1・全ての抵抗にZYX特製品を使用


MCヘッドアンプはMCカートリッジが生成した電気信号を最初に受ける機器であり、使用される“抵抗”はとても重要な部品です。緻密な信号は抵抗ノイズの影響のない回路を通るべきです。普通、抵抗は配線の方向によってサウンドバランスが違ってきますが、ZYXの特製抵抗は均一なサウンドバランスを実現し、低ノイズで色づけのない信号伝送を可能にしました。
2・100%再生回路
 MCカートリッジの信号情報を忠実に100%再現するためにCPP-1V2はシンプルな回路を採用しています。
通常、電子部品はそれぞれの時間領域特性をもっています。その結果、周波数的にバランスが崩れてしまいます。
ZYXでは回路内でバラバラな時間特性を完璧な状態に修正しています。例えば、我々は抵抗やコンデンサーを通常とは違う使い方をしたりしているのです。(特許申請中)
3・ノイズレス電源供給

CPP-1V2は9つのニッケル水素電池によってバッテリー動作します。これにより、通常の電源ノイズを遮蔽する事が出来、MCカートリッジの緻密な信号をクリアーに増幅します。
4・低ノイズ充電回路

最高の状態で音楽を聞くためのバッテリー駆動は限られた時間しか使えませんが、CPP-1V2には低ノイズ充電回路がありますので、充電しながらのリスニングも可能です。
5・木製筐体使用

金属ボディはそのものが帯電し、微弱な音楽信号をマスキングしてしまいます。CPP-1V2は電気回路に面する部分には木製ボディを使う事により、MCカートリッジのサウンドを高効率で聞くことが可能です。

●テクニカルデータ●
型番:CPP-1V2  入力インピーダンス:100Ω  昇圧比:26dB S/N比:>95dB   周波数特性1〜1MkHz
チャンネルバランス:>0.1dB(1kHz)   バッテリー:180AAH・1.2Vニッケル水素電池×9個(1800mAh)
寸法:118×170×59mm   重量:560g

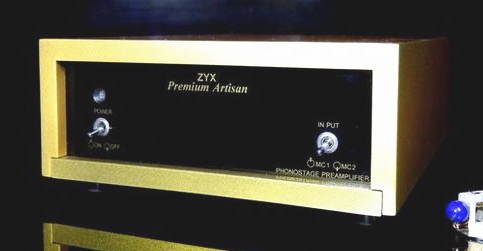

<MC専用フォノイコライザー Premium ARTIZAN>
¥800,000 (ボディカラーはプレミアム・ゴールド)

アンプの音質を決める根源は何でしょうか? リアルステレオ発電系のMCカートリッジ開発時と同じ条件で設計を行えば答えが見つかるかもしれません。
音の3要素(x、y、z)から見ると、アンプはy(レベル)の増幅のみに働くシステムという事になります。そしてx(周波数)とz(時間)の特性はyの増 幅によっても全く変質しない事が不可欠といえます。このような理想的なアンプであれば入力音声信号を変質させる事なく本来の音として出力できる事になります。
しかしながら実際には、計測できない時間軸zの特性は特に変質しやすい性質をもっています。リアルステレオ発電系と同様にアンプの回路構成、各パーツの使用方法で容易に変質します。
Premium Artisanは時間軸特性の変質の全ての要因と対策を長期間掛けて検討されて完成しています。いかなる増幅度であっても低域から高域までの全帯域で同一 の時間応答を持ち、尚且つ左右の増幅回路間でも同一の時間応答する事の出来る完全なz軸情報を具現する事に成功しました。
Premium Artisanによりレコードに記録されていた本来の素晴らしいサウンドをお楽しみ下さい。
CR型RIAAイコライザー

Artisanはシンプルにして最も適切なCRタイプのRIAA録音補正回路を採用しています。図1は一般的なRIAA録音EQ回路の概要ですが、この回 路から明らかのようにCR型で構成されている事に注視しなければなりません。他の方式、LCR型、NF型等のイコライザーの必要はありません。 むしろ音楽成分の時間情報の正確な再生の為に、CR型による原音と等価な条件での復元が求められます。 音楽の再生は時間の正しい再現によってのみ現実と同じ自然な音声に再生にされるのですから。

fig1
ノイズレス電源と二重安定化整流回路
MCカートリッジの出力はμVオーダーです。この微細な信号は一般のフォノ・プリ・アンプの発生するノイズの領域内に音楽信号が入り込んでくるようなレベ ルなのです。Artisanはその為に特にNiCd バッテリーを主電源とする電源回路を採用しました。音楽信号は全くノイズの影響を受けません。 更にArtisanは2系統の同一な安定化整流回路を装備。一つはリニアー増幅段に、他はEQ回路段に、とそれぞれ独立して駆動しています。 これにより極めて安定した動作とノイズのない増幅とワイドなダイナミック・レンジを提供しています。



C1,MC2 2タイプの入力

Premium ArtisanにはMCカートリッジ用入力が二つ用意されています。



100% 原音再生回路

ご存知のようにレコードは速度比例型の信号で録音されますので、音楽情報を多く録音する為に低周波域にかけて録音レベルを減少させるRCA社のRIAAに 45/45方式ステレオの開発と共に統一されました。この事はレコードに録音された音楽信号は全帯域で位相が回転したまま記録されている事になります。 従ってフォノ・ステージのプリ・アンプでは初段の増幅段にて如何に位相を回転させないか、そしてイコライズされた出力信号が如何に余分な位相回転を受けず に本来の位相回転以前の原音に戻るかが、再生音質のクオリティーに影響します。 Artisanは位相特性に特に影響するコンデンサ、微少ながらもインダクタンスを持つ抵抗の選定、使用方法など、この観点から厳密に選定しました。



木製ケース

従来の金属ケースでは、外来ノイズを遮断するものの内部の回路を流れる信号に対して、その流れを止める方向に発生する誘導起電流の影響を受けてしまいま す。結果として過渡応答のクオリティーが悪化します。Artisanは内部の回路及びパーツの配置を外来ノイズを無効とするように設計されていますので、 電気的に透明な木製ケースを使用できます。クリアーでレスポンスの確かな再生音質をお楽しみ下さい。
